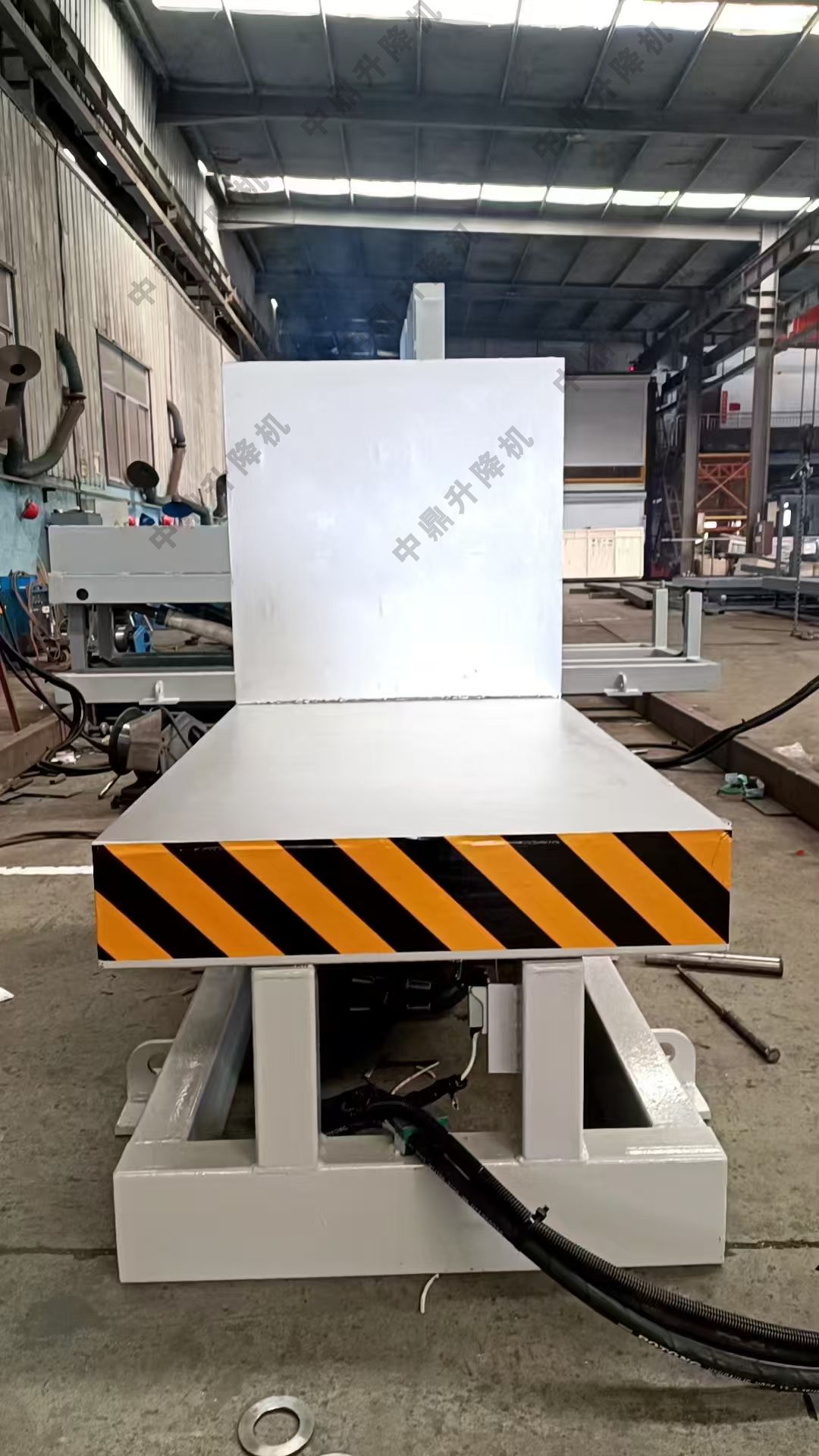

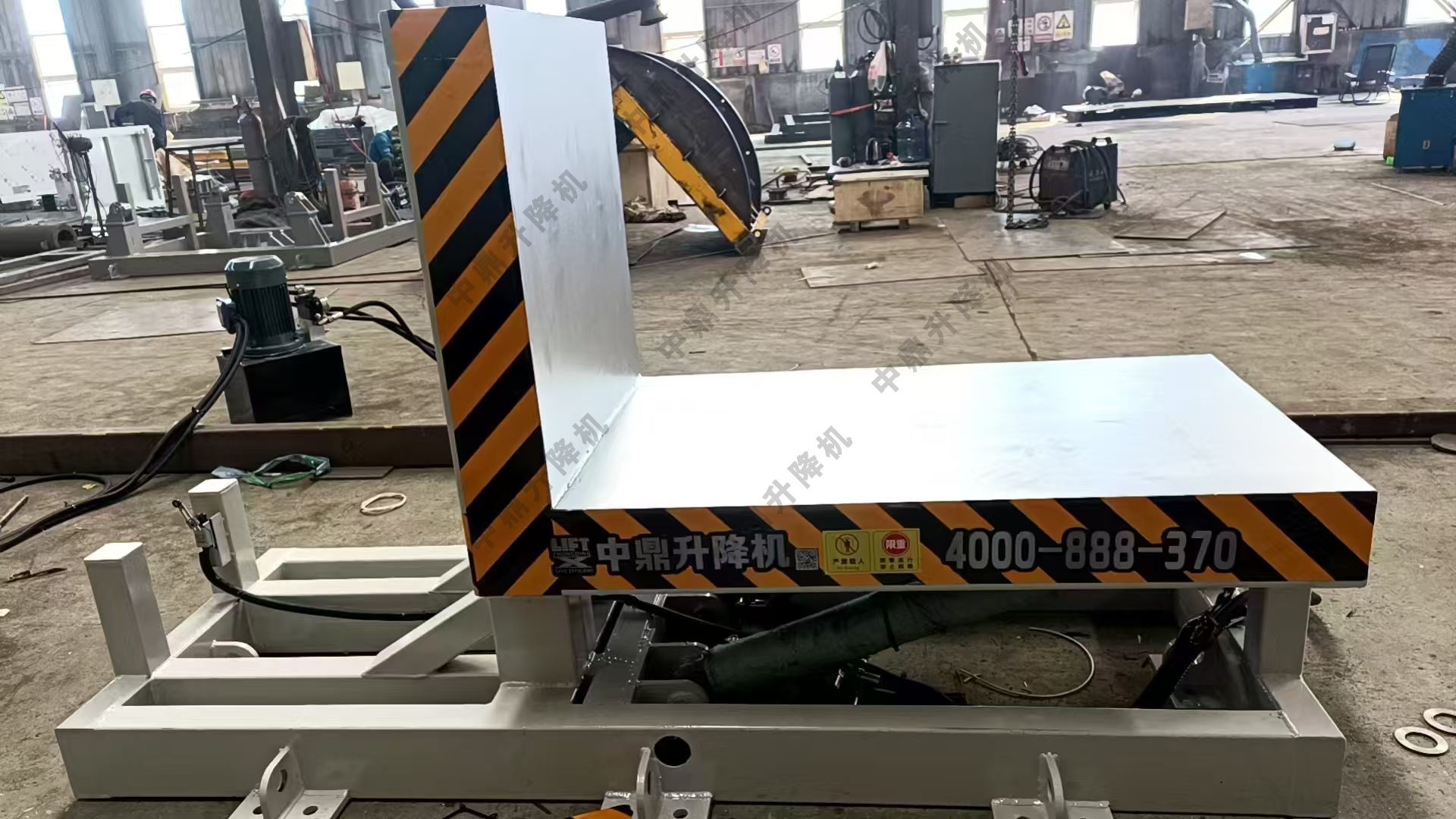

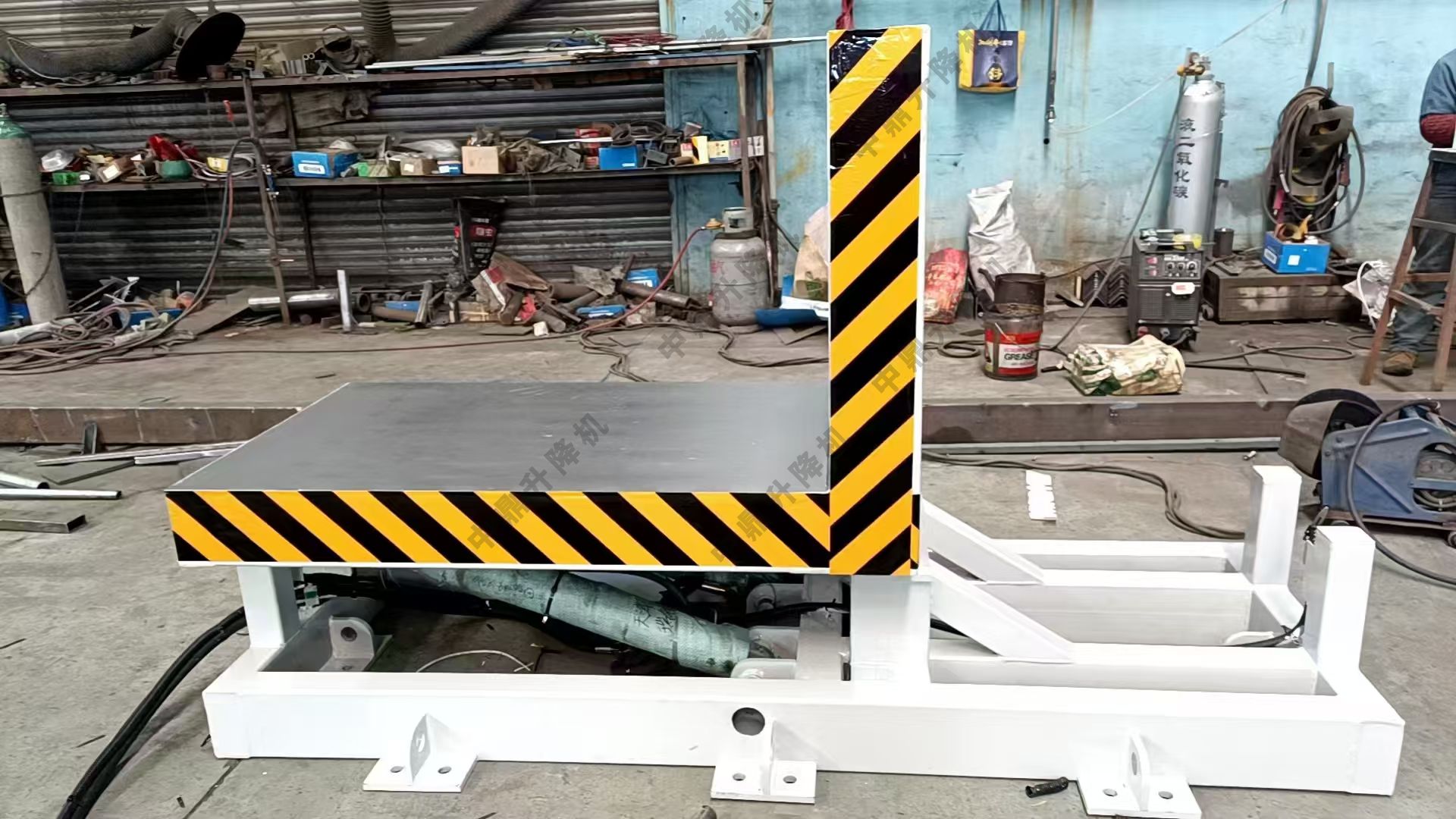

1、翻轉系統
翻轉系統主要由設備底座，平臺，翻轉油缸、裙板和各種軸承等部件組成。翻轉系統通過油
缸的伸縮帶動整個平臺實現平臺翻轉。
2、液壓系統
液壓系統由電機油泵，電磁換向閥，升降油缸，單向節流閥，
液壓油箱及液壓管路等零部件組成，油泵電機驅動齒輪油泵旋轉，輸出壓力油，經電磁換向閥分配，
將壓力油輸入翻轉油缸，實現平臺向上翻轉。向下翻轉時，按鈕驅動電磁閥切換油路方向，實現平
臺下降。翻轉油缸的回路中設有兩個方向節流閥，可調節工件在向上向下翻轉時的速度。
2.1 齒輪油泵
油泵采用高速齒輪油泵，動力由油泵電機輸入。油泵工作過程中，吸油管不得漏氣，否則油
泵容積效率下降，并發生噪聲，使用壽命縮短。
2.2 液壓油
本平臺一般使用 46 號抗磨液壓油（冬季 32 號，夏季 46 號）。當平臺工作 1200-1500 小時應
清洗液壓油箱內部和濾油器，更換液壓油。
